GR三螺桿泵GR45 SMT16B210LAC28/B5 AX軸向吸油泵
三螺桿泵SMT16B 系列 干式和潛水式螺桿泵，工業應用4Mpa規格
Smt16b、Smit16b 螺桿泵性能及指標
Smt16b、Smit16b螺桿泵性能可靠、噪音低、成本低；運行時穩定無震動，可確保較長的使用壽
命。
Smt16b、Smit16b使用各業
Smt16b、Smit16b 螺桿泵裝配外部或濕式馬達時，運行安靜無震動?？捎糜谝簤簯?yīng)用領域和各種
系統。
Smt16b、Smit16b操作規范
Smt16b、Smit16b 螺桿泵采用軸流式設計，是取代旋轉泵的優質產品。SETTIMA 螺桿泵僅含三個
活動部件。動力轉子是唯一伸出箱殼以外的傳動部件。從動螺桿實際用作密封件，并通過
泵抽吸液流產生的液壓轉動。傳動螺桿和從動螺桿間僅發生滾動動作。滾動動作可消除噪
音和震動。
Smt16b、Smit16b一般應用范圍
1、1潤滑油服務（柴油機、渦輪機、壓縮機、齒輪和齒輪箱）
1、2密封油服務（壓縮機、發電機）
1、3動力液壓技術（壓機、機床、加工機、輥軋機、注塑機、卸料裝置、升降機、變距螺旋槳和液壓絞車）
1、4多方面專業應用于工業和海事領域
1、5食品（巧克力、糖漿、植物油）
1、6液壓調節器
1、7煉油和石油化工服務
1、8冷卻
1、9傳輸服務
1、10燃料油燃燒器
Smt16b、Smit16b技術參數
安裝方式：干式（SMT16B）或潛水式（SMIT16B）
連接法蘭：ISO 3019/2 – IEC 標準（直接聯結馬達）
連 接：SAE 3000
安裝位置：SMT 16B：自由選擇；SMIT 16B：（全部或部分）潛水式傳動裝載：無軸向或徑向載荷
旋轉方向：從軸未端處查看為順時針?lè)较蛐D(zhuǎn)
使用轉速：500 至 3600 轉/分
可供型號：20 – 25 – 32 – 40 – 45 – 55 – 60 – 70 – 80 – 90 – 110
使用流量：8 至 3200 升/分（轉速為 2950 轉/分時）
出口壓力：4Mpa（連續）– 5Mpa間歇）
輸送液體：礦物油 HLP 和 HLVP
生態液體 HETG-HEPG-HEE
合成液體或乳膠：
HFA 油/水乳液 - 最小含油量 5%
HFB 水/油乳液 ≥ 40%
HFC 水/乙二醇 – 最大含水量 35 至 55%
HFDR 磷酸酯
高粘度潤滑油 (*)
合成液體：MIL-H、SKYDROL，可按要求特別提供粘度：4 至 2000 mm2/s
泵密封件：NBR、VITON、FPM、EPDM – 可按要求特別提供
允許噪音：52 至 68 分貝 (A)（轉速為 2750 轉/分時）
值基于 ISO 4412 試驗規范測定
泵體（標準） 擠壓鋁合金
泵體（專業應用） 鑄鐵、碳鋼、不銹鋼
螺桿母機螺桿采用鋼鐵；子機螺桿采用鑄鐵
環境溫度：-20°C ～ +60°C
液壓溫度：-20°C ～ +180°C
油品過濾：液體允許污染度：NAS 1638 污染等級 10 級或 ISO DIS4406 –19/16建議過濾 ? 25 ≥ 75
Smt16b、Smit16b螺桿泵：普通軸泵、空心軸泵的組建描述

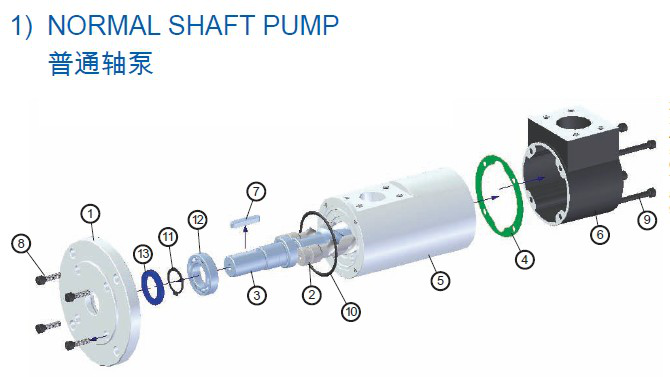

1. 安裝法蘭 2. 從動螺桿 3. 主螺桿 4. 平墊圈 5. 泵體 6. 吸入端泵蓋 7. 楔
8. TCEI 螺桿 9. TCEI 螺桿 10. O 型密封圈 11. 彈簧卡圈 12. 滾珠軸承 13. 密封件
![3GPY]MG(IE{2L`@H0Y6W@$R.png](/upload/image/20170605/14966630483542615.png "3GPY]MG(IE{2L`@H0Y6W@$R.png")

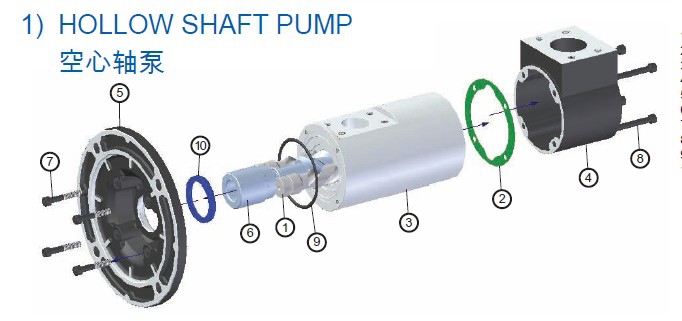

1. 從動螺桿 2. 平墊圈 3. 泵體 4. 吸入端泵蓋 5. 安裝法蘭 6. 主螺桿 7. TCEI 螺桿
8. TCEI 螺桿 9. O 型密封圈 10. 密封件
